一、產品概述
裝配式光電混合連接器實現光電復合纜組網中連接器的現場裝配功能。產品適用于FTTR組網的多種工程應用場景，安裝方便快捷，避免預制線纜連接器穿管過程中受損的風險，并能精確控制實際線纜長度，布線美觀、整潔。
二、產品詳情
1.產品特點
◆ 低插入損耗、高回波損耗
◆ 高導電率，耐壓能力強
◆ 合理的供電安全防護設計
◆ 預埋光纖，光學性能良好
◆ 現場組裝，線纜長度可控
◆ 操作簡易，可重復使用
◆ 工作溫度范圍廣
2.技術參數
參數 | SC（I/II通用型） | XC型 | 備注 |
適合線纜 | 光電復合纜：4.2*1.8mm（扁平），4.3mm（圓形） | ||
插入損耗 | ≤0.5dB，典型值0.2dB | ||
回波損耗 | ≥50dB | ||
接觸電阻 | ≤30mΩ | ||
介質耐壓 | ≥1000V | ||
重復組裝 | ≥5 | ||
組裝時間 | ≤2min | 注：組裝成功率≥98% | |
抗拉強度 | ≥50N | ||
機械耐久性 | 500次 | ||
材料 | PC | ||
工作溫度 | -20~+75℃ | ||
儲存溫度 | -20~+75°C | ||
尺寸 | 7mm × 7mm × 40mm | 6mm × 7mm × 37mm | |
使用壽命 | ≥15年 | ||
3.產品型號

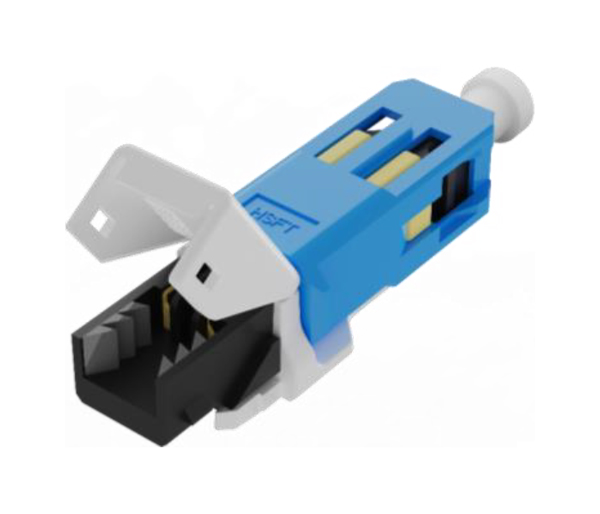

SCN-OPCC-HS1 (I II) |

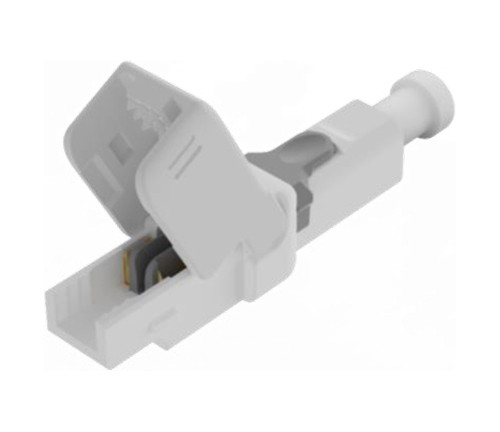

XCN-OPCC-HS1 |
